產品介紹

FC-SOT23 是一種采用倒裝芯片技術的 SOT23 封裝形式

產品特點

基于成熟的 SOT23 封裝工藝進行改進，與現有的表面貼裝技術（SMT）生產線具有良好的兼容性，能在不進行大規模設備更新的情況下實現生產，降低了生產成本和生產難度，提高生產效率。

?SOT23 封裝的引腳數量和布局特點，但 FC-SOT23 可以根據不同的芯片功能和應用需求，靈活設計引腳的電氣功能，如電源引腳、接地引腳、信號輸入輸出引腳等，滿足多種電路拓撲結構的要求，在不同類型的電子設備中都能找到合適的應用場景。

應用

功率放大器、低噪聲放大器、開關穩壓器、音頻放大器、載藍牙模塊、Wi – Fi 模塊、GPS 導航模塊、如溫度傳感器、壓力傳感器、位移傳感器等。

工藝特點

倒裝芯片技術

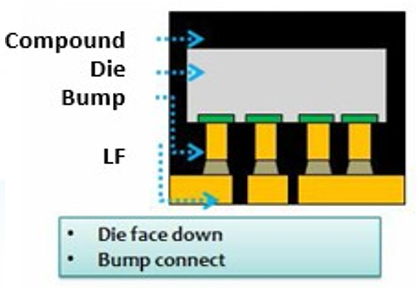

采用倒裝芯片工藝，將芯片有源區面對基板，通過芯片上呈陣列排列的焊料凸點實現芯片與襯底的互連。這種方式縮短了電信號傳輸距離，減少了電阻、電感等不良影響，能有效提高芯片的電性能，可滿足高頻、高速信號處理的要求。

電氣連接可靠

通過凸點與基板實現電氣連接，相比傳統的引線鍵合，減少了鍵合線帶來的寄生參數，提高了信號傳輸的穩定性和可靠性，同時也降低了電磁干擾（EMI）的風險。
